I nostri cuscinetti e le nostre ralle a disegno sono sistemi di rotazione estremamente versatili, poiché la geometria esterna può essere realizzata su misura e con qualsiasi tipo di materiale. Grazie al cuscinetto a elementi Franke integrato al loro interno, sono in grado di sopportare carichi sia assiali che radiali. Possono raggiungere una velocità di 10 metri al secondo e, grazie al precarico, garantiscono un’elevata rigidità, rendendoli ideali per applicazioni che richiedono precisione e prestazioni elevate.

Integrazione cuscinetto in elementi

Gli oltre venti anni di esperienza nell’integrazione dei sistemi frankeci ci permettono di offrire un servizio completo, che va dal dimensionamento e integrazione del cuscinetto a elementi fino alla realizzazione del componente a disegno. Grazie alle tecnologie a nostra disposizione, siamo in grado di progettare internamente la geometria del cuscinetto su misura e fornire al cliente il file 3D del componente, così da consentire una verifica precisa dell’adattabilità al proprio progetto.

Cuscinetti con dentatura

L’esperienza maturata nel settore delle pulegge dentate e degli ingranaggi ci ha consentito di realizzare diversi cuscinetti con dentatura esterna, sia in acciaio che in alluminio. I creatori utilizzati sono certificati e disponibili per i seguenti passi cinghia: AT, T, XL, L, H, XH, HTD, RPP, ATP e GT. Siamo inoltre in grado di realizzare anche l’anello esterno con dentatura a denti dritti o inclinati, con modulo variabile da 1 a 6 mm.

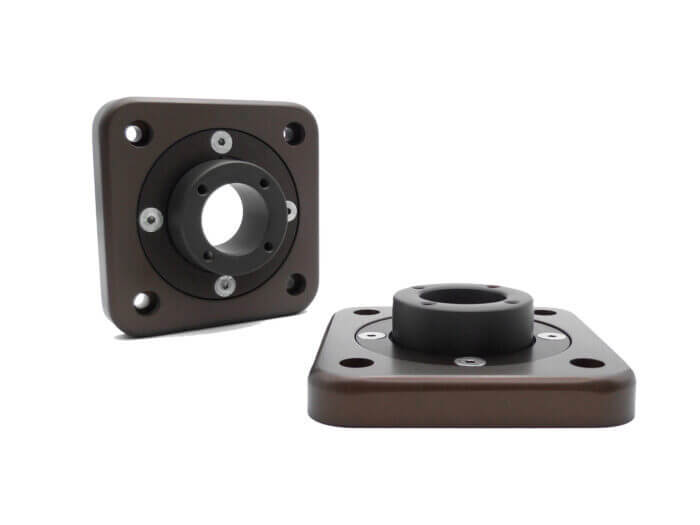

1 – Possiamo studiare l’inserimento del cuscinetto in elementi e progettare la geometria esterna che soddisfi le specifiche esigenze

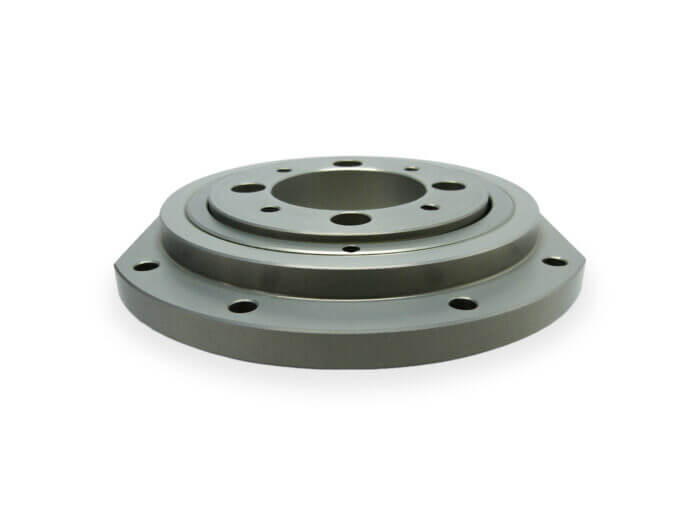

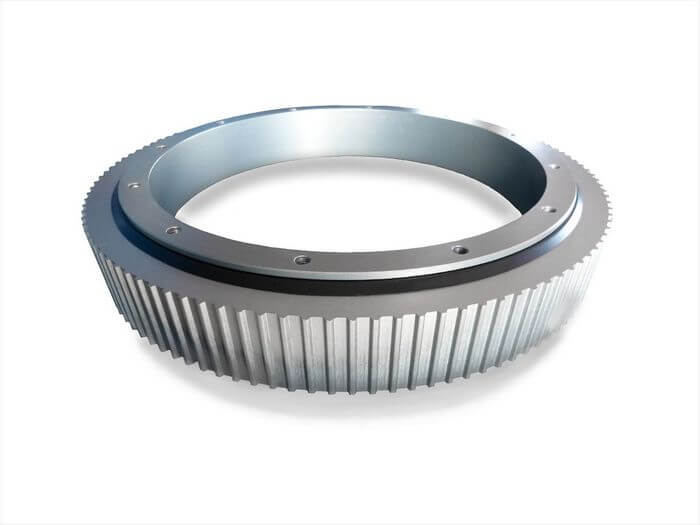

2 – I sistemi assemblati con cuscinetto in elementi integrato sono in grado di sopportare carichi sia radiali che assiali

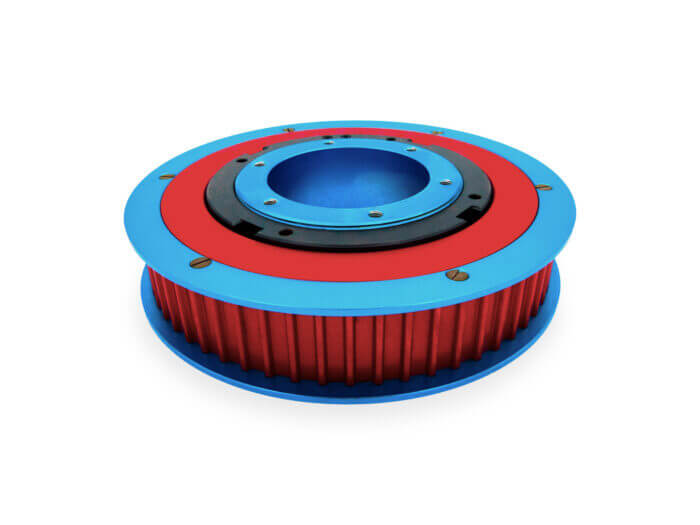

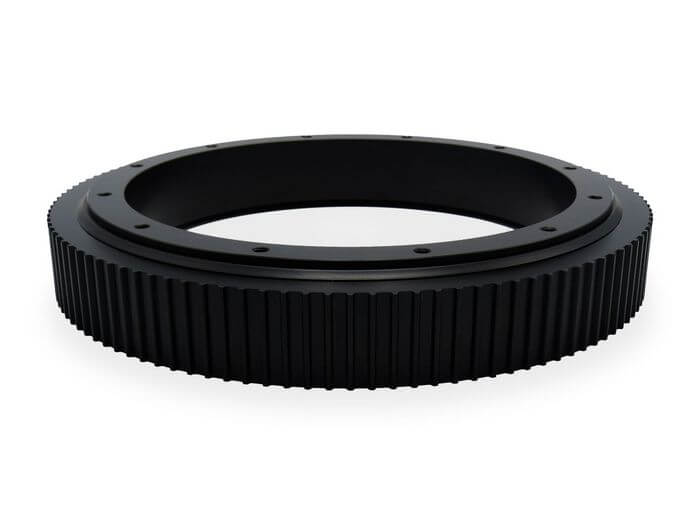

3 – Un cuscinetto con dentatura, la puleggia e la relativa cinghia creano un sistema di posizionamento molto compatto

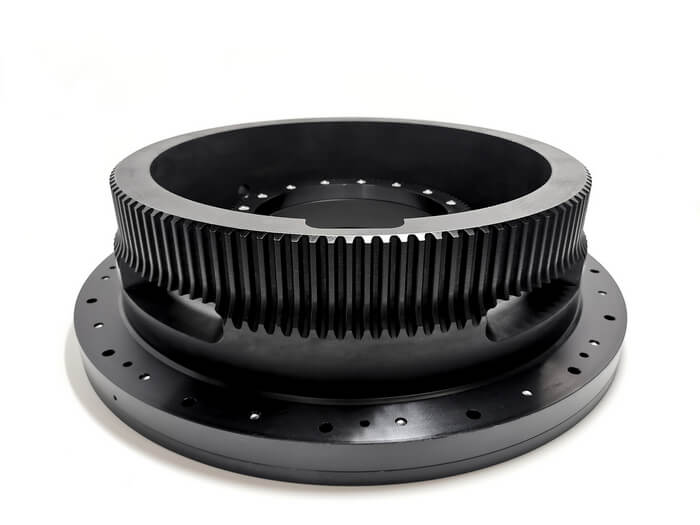

4 – I cuscinetti assemblati possono essere dentati per i seguenti passi di cinghia AT – T – XL – L – H -XH – HTD – GT – RPP

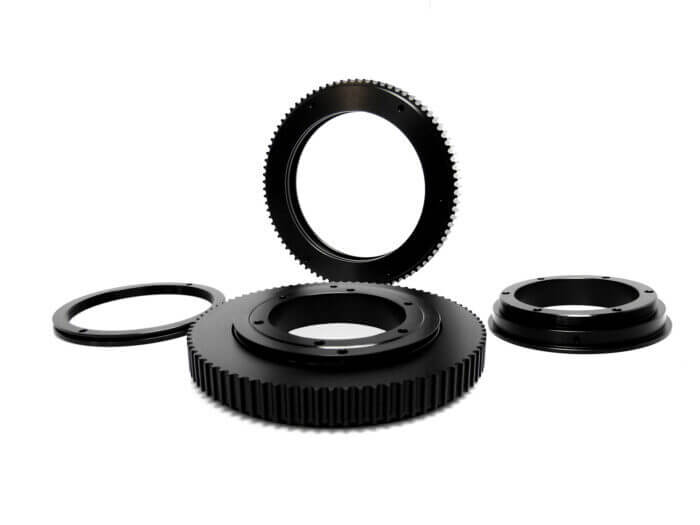

5 – La costruzione in 3 pezzi permette l’inserimento del cuscinetto in elementi frankeed anche la possibilità di precaricare il sistema

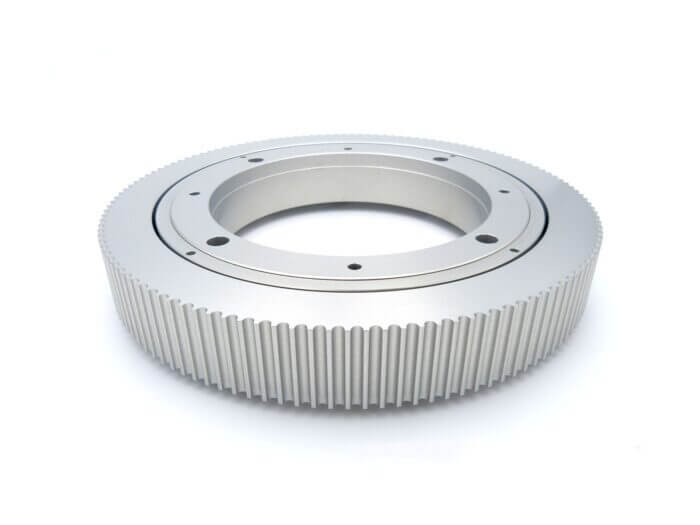

6 – Cuscinetto assemblato con albero cavo da 190 mm e dentatura HTD 8M z=128 utilizzato per la rotazione di un sistema di visione

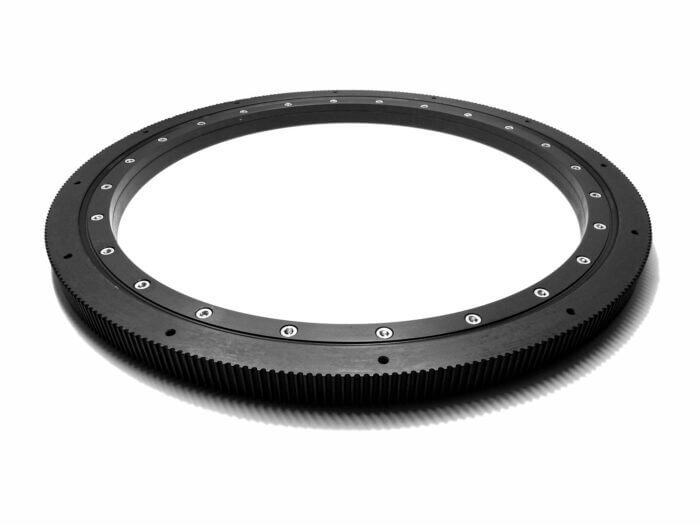

7 – Cuscinetto in alluminio con diametro interno 650 mm ed anello esterno dentato per cinghia HTD 8M con anodizzazione dura

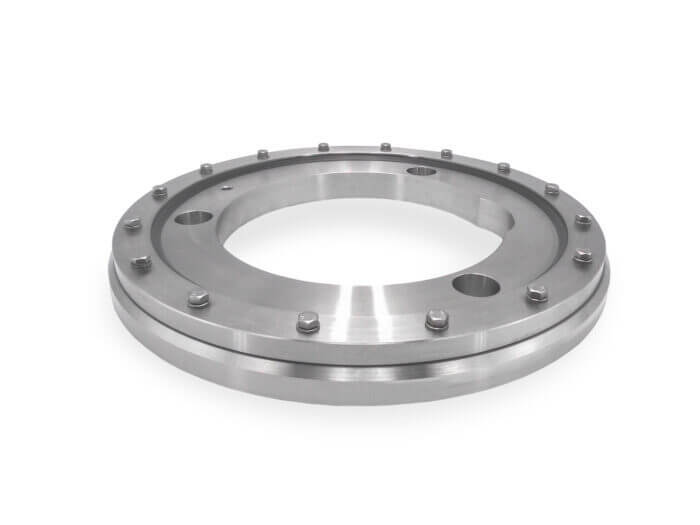

8 – Cuscinetto assemblato realizzato in acciaio inox ed utilizzato su impianto nell’industria alimentare

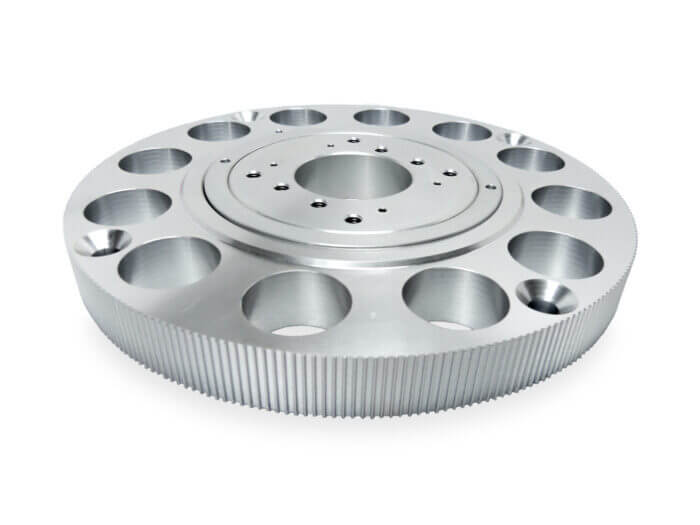

9 – Il cuscinetto assemblato in alluminio dentato per cinghia AT3 permette la rotazione precisa di sistemi radar o di antenne

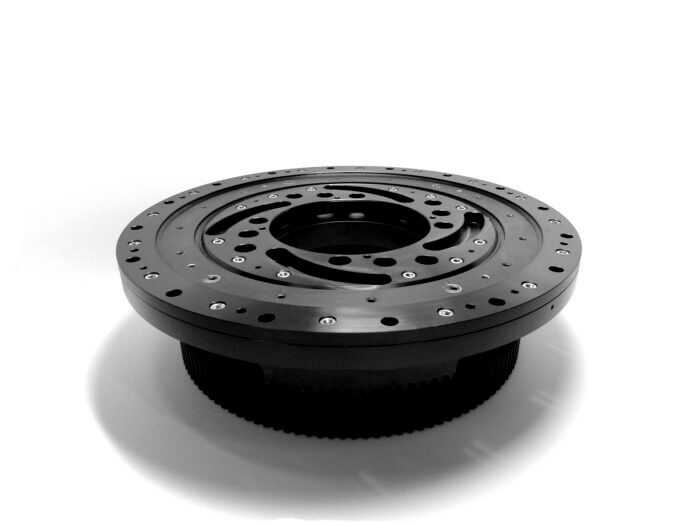

10 – Mandrino utilizzato su macchine per il taglio tubo con laser dove le parti rotanti sono in alluminio e quelle fisse in acciaio C45

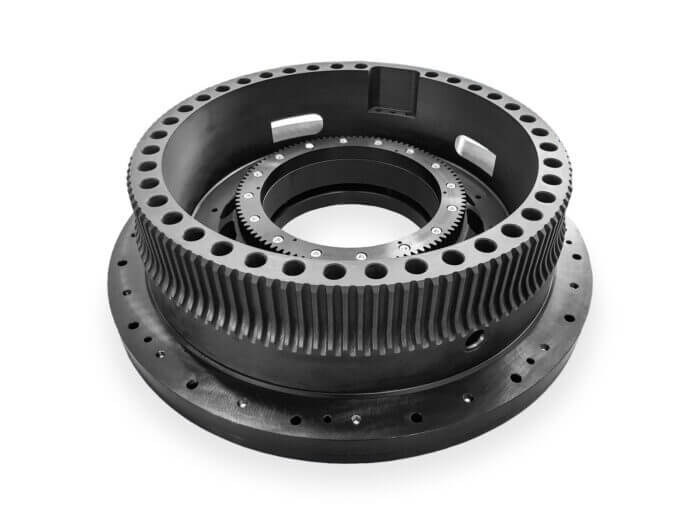

11 – I due cuscinetti interni frankepermettono la doppia rotazione del sistema, una gestita con ingranaggio l’altra con cinghia dentata

12 – I cuscinetti in alluminio con trattamento GHA possono essere utilizzati come valida alternativa ai componenti in acciaio inox

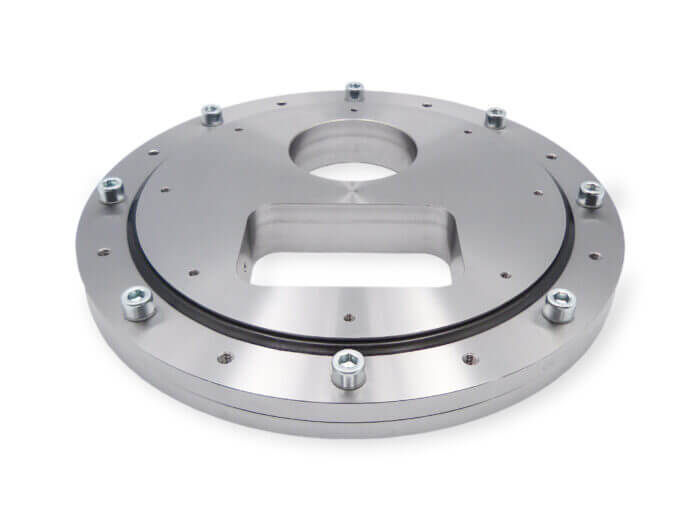

13 – Sistema rotante in materiale C45 con integrato cuscinetto modello LER 5 utilizzato su Impianti di smistamento rifiuti

14 – I Cuscinetti assemblati in alluminio sono ideali per la rotazione dei sistemi di scansione nelle macchine per la panoramica dentale

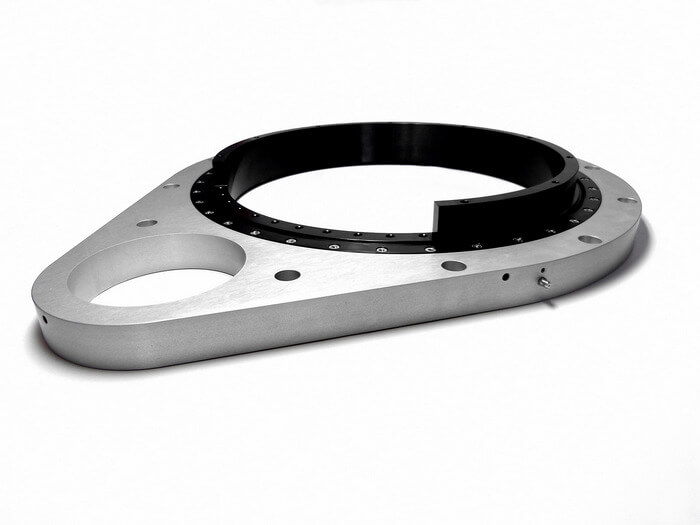

15 – Sistema assemblato con parte esterna in alluminio e anello interno in acciaio C45 utilizzato su macchina per avvolgimento motori

16 – Sistema assemblato con 3 rotazioni distinte gestite da cinghie dentate HTD 8M utilizzato su impianto di confezionamento

17 – Sui cuscinetti con la ghiera di precarico registrabile è possibile variare il momento di stacco e la rigidità del sistema

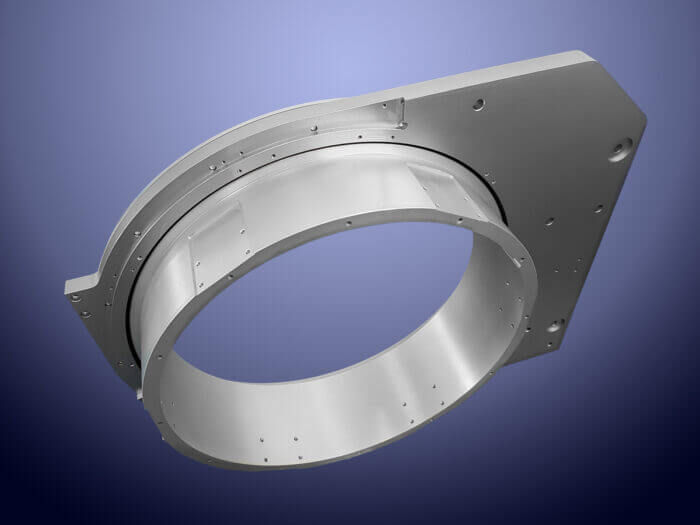

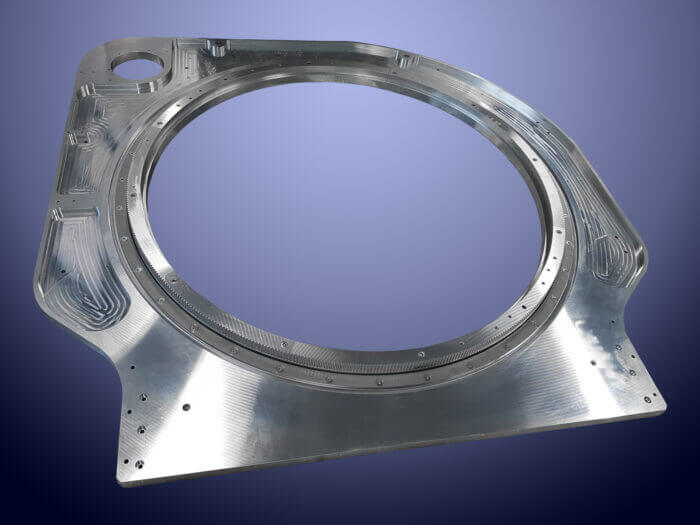

18 – Cuscinetto in alluminio con foro interno da 1200 mm e dentatura per cinghia HTD 8M utilizzato per sistema di scansione su macchina TAC

19 – Sistema di rotazione realizzato in alluminio con passaggio interno da 325 mm utilizzato per il ribaltamento di un nastro trasportatore

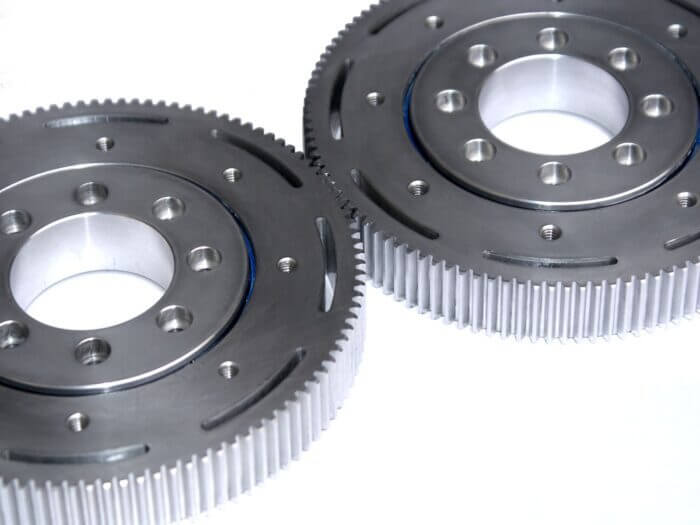

20 – Cuscinetti assemblati con dentatura esterna a modulo 2 utilizzati su veicoli ed imbarcazioni per la rotazione delle antenne e dei sistemi radar
