Nos roulements et couronnes d’orientation sur mesure sont des systèmes rotatifs extrêmement polyvalents. Leur géométrie externe est entièrement personnalisable pour s’adapter à chaque application, permettant l’utilisation d’une grande variété de matériaux. Ces systèmes supportent des charges axiales et radiales, atteignant des vitesses allant jusqu’à 10 m/s. De plus, la précharge appliquée au roulement assure une grande rigidité, ce qui les rend idéaux pour les applications de précision où stabilité et performance sont essentielles.

Intégration des éléments de roulement

Nous proposons un service complet couvrant toutes les phases, du dimensionnement et de l’intégration des éléments de roulement à la fabrication complète des composants selon les plans du client. Grâce à notre technologie de pointe, nous sommes en mesure de concevoir la géométrie du roulement entièrement en interne et de fournir un modèle 3D du composant, permettant au client de vérifier sa parfaite compatibilité avec son projet avant le lancement de la production.

Roulements à denture

Notre vaste expérience dans le domaine des courroies de distribution et des engrenages nous a permis de développer une gamme dédiée de roulements à denture extérieure, disponibles en acier et en aluminium. Nous utilisons des générateurs certifiés pour garantir une précision optimale et pouvons produire des dentures dans les pas de courroie standard suivants : AT – T – XL – L – H – XH – HTD – RPP – ATP – GT. De plus, nous sommes équipés pour fabriquer des bagues extérieures à denture droite ou hélicoïdale dans des modules allant de 1 à 6 mm, offrant une flexibilité maximale pour une grande variété d’applications.

1 – Nous pouvons analyser l’insertion des éléments de roulement et concevoir la géométrie externe pour répondre aux exigences spécifiques

2 – Les systèmes assemblés avec éléments de roulement intégrés sont capables de supporter des charges radiales et axiales

3 – Un roulement avec des dents, la poulie et la courroie correspondante créent un système de positionnement extrêmement compact

4 – Nos ensembles de roulements peuvent être équipés de dents pour les pas de courroie suivants AT – T – XL – L – H -XH – HTD – GT – RPP

5 – Des générateurs sont disponibles pour tous les pas de courroie de distribution : T, AT, ATP, XL, L, H, XH, HTD, RPP

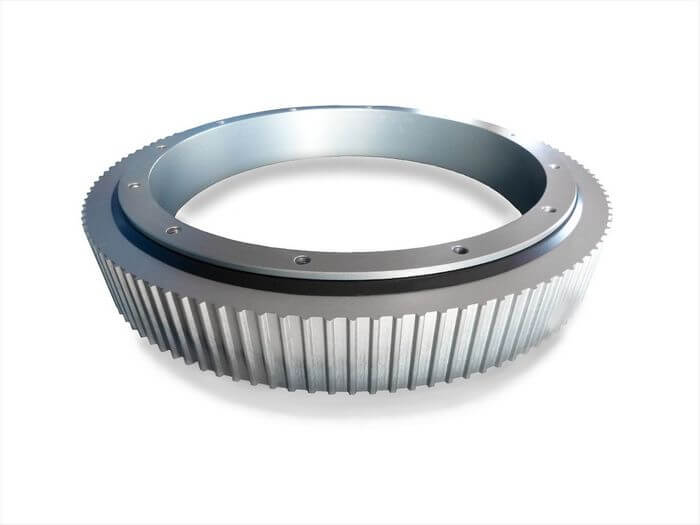

6 – Ensemble de roulement avec arbre creux de 190 mm et HTD 8M z=128 dents utilisé pour la rotation d’un système de vision

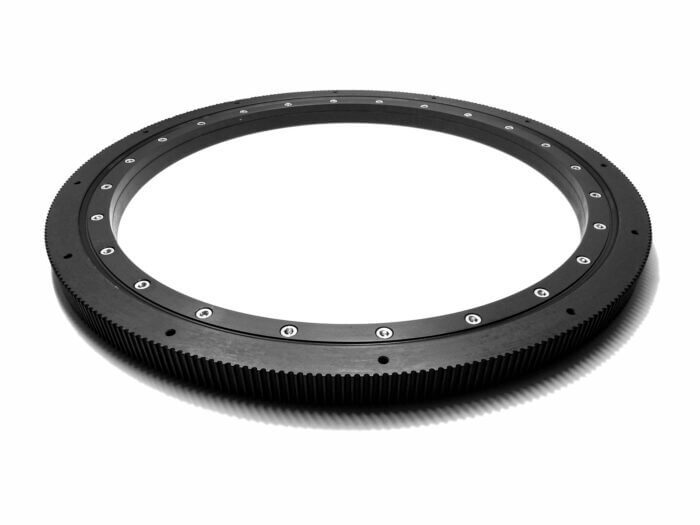

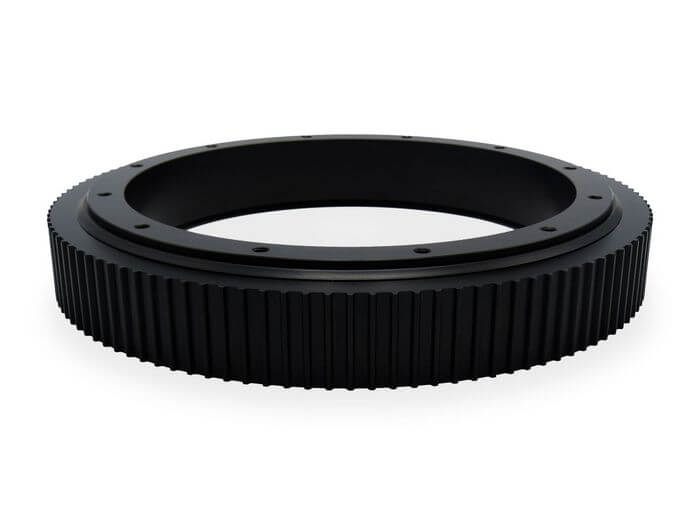

7 – Roulement en aluminium avec diamètre intérieur de 650 mm et couronne extérieure pour courroie HTD 8M, avec anodisation dure

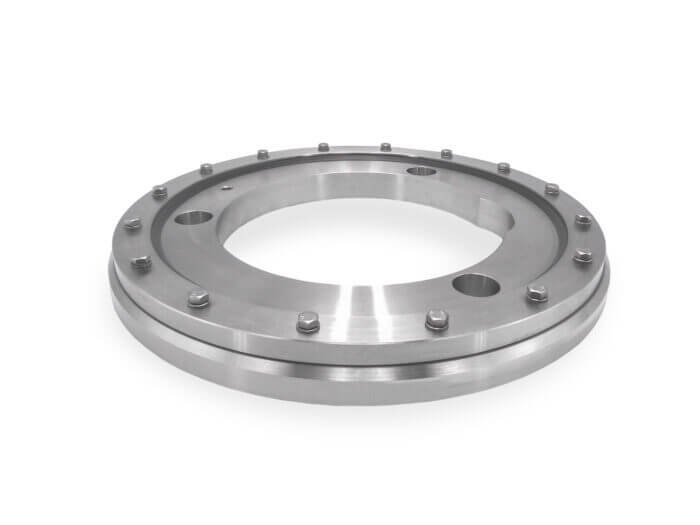

8 – Ensemble de roulements en acier inoxydable utilisé dans les systèmes de l’industrie alimentaire

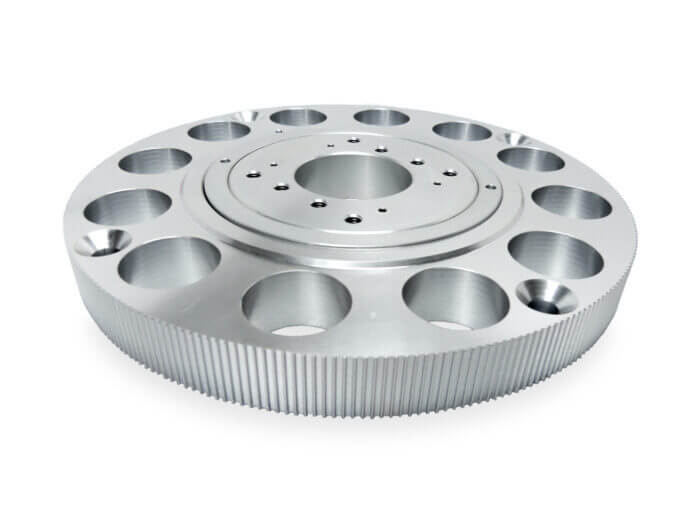

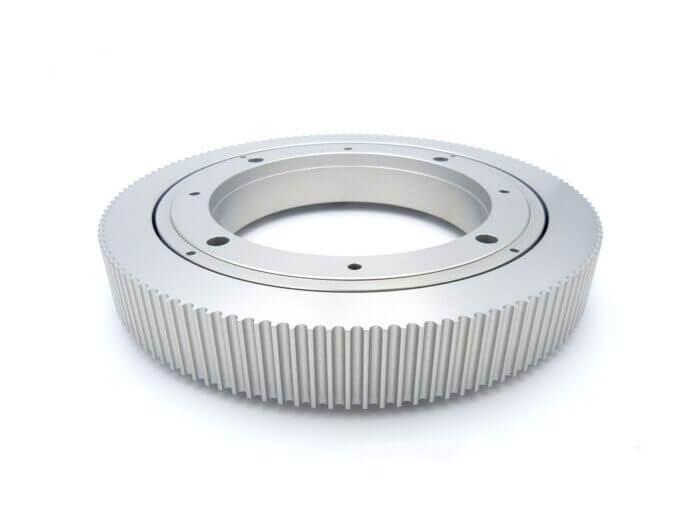

9 – L’ensemble de roulements dentés en aluminium pour courroie AT3 permet la rotation précise des systèmes radar ou des antennes

10 – Broche utilisée sur les machines de découpe laser de tubes où les pièces rotatives sont en aluminium et les pièces fixes en acier C45

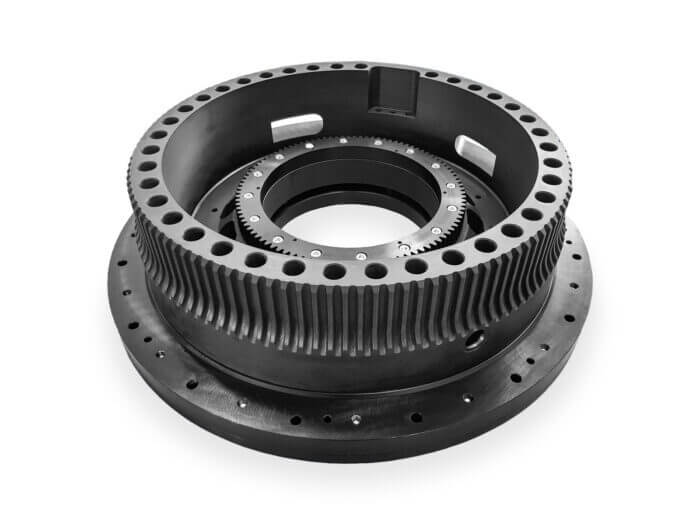

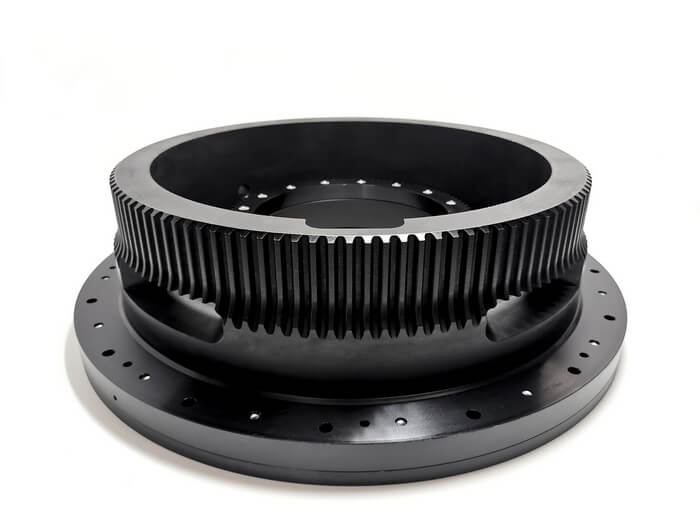

11 – Les deux roulements Franke internes permettent une double rotation du système, l’un entraîné par engrenage et l’autre par courroie de distribution

12 – Les roulements en aluminium avec traitement GHA sont une excellente alternative aux composants en acier inoxydable

13 – Système de rotation en matériau C45 avec roulement intégré de type LER 5 utilisé sur les systèmes de tri des déchets

14 – Les ensembles de roulements en aluminium sont idéaux pour la rotation des systèmes de numérisation dans les machines d’imagerie dentaire

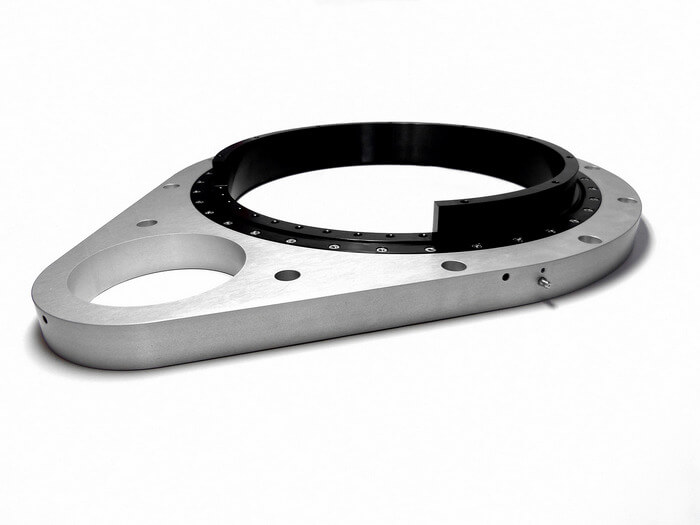

15 – Système assemblé avec partie extérieure en aluminium et bague intérieure en acier C45, utilisé sur les machines d’enroulement de moteurs

16 – Système assemblé avec trois rotations distinctes entraînées par des courroies dentées HTD 8M, utilisé sur les systèmes d’emballage

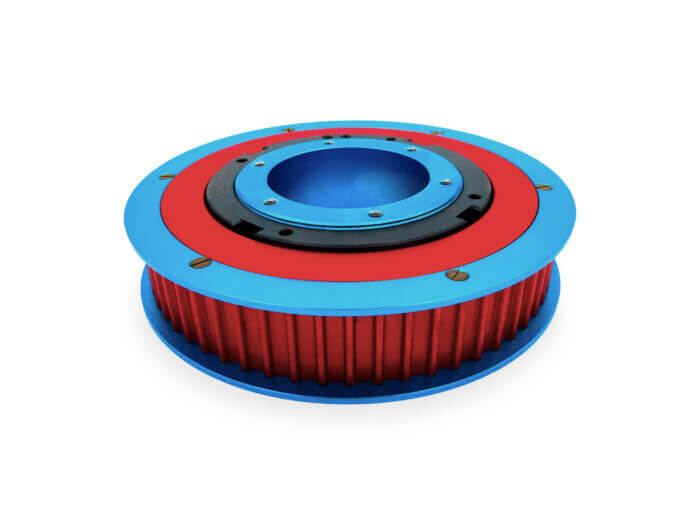

17 – Sur les roulements avec bague de précharge réglable, il est possible de modifier le moment de détachement et la rigidité du système

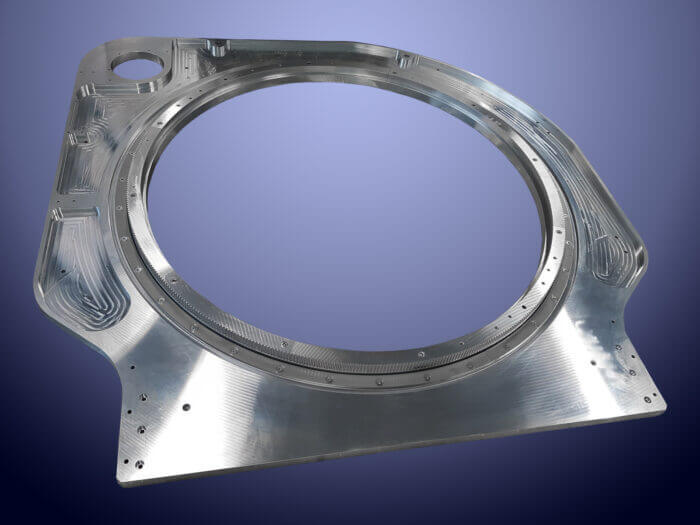

18 – Roulement en aluminium avec trou intérieur de 1200 mm et dents pour courroie HTD 8M, utilisé pour les systèmes de tomodensitométrie

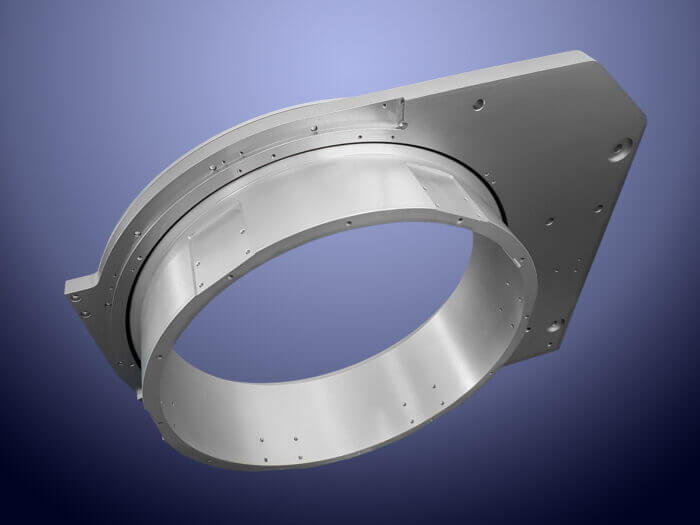

19 – Système de rotation en aluminium avec passage interne de 325 mm utilisé pour le basculement d’une bande transporteuse

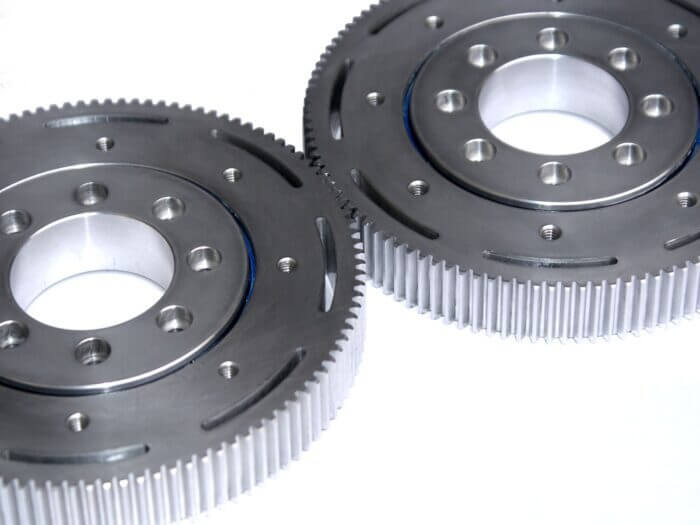

20 – Ensembles de roulements à module 2 dents, utilisés pour la rotation des antennes et des systèmes radar sur les véhicules et les navires
