Nuestros rodamientos y coronas de orientación a medida son sistemas de rotación muy versátiles, ya que su geometría externa es totalmente personalizable para adaptarse a la aplicación específica, lo que permite el uso de una amplia variedad de materiales. Estos sistemas son capaces de soportar cargas axiales y radiales, alcanzando velocidades de hasta 10 m/s. Además, la precarga aplicada al rodamiento garantiza un alto nivel de rigidez, lo que los hace ideales para aplicaciones de precisión donde la estabilidad y el rendimiento son fundamentales.

Integración de elementos de rodamiento

Ofrecemos un servicio completo que abarca todas las fases, desde el dimensionamiento y la integración de los elementos de rodamiento hasta la fabricación completa de los componentes según los planos del cliente. Gracias a la tecnología avanzada que utilizamos, podemos diseñar la geometría del rodamiento íntegramente en nuestras instalaciones y proporcionar un modelo 3D del componente, lo que permite al cliente verificar su perfecta compatibilidad con su proyecto antes de iniciar la producción.

Rodamientos con dientes

Nuestra amplia experiencia en el campo de las correas de distribución y engranajes nos ha llevado al desarrollo de una gama específica de rodamientos con dientes externos, disponibles en versiones de acero y aluminio. Utilizamos generadores certificados para garantizar la máxima precisión y podemos producir dentados en los siguientes pasos de correa estándar: AT – T – XL – L – H – XH – HTD – RPP – ATP – GT. Además, estamos capacitados para fabricar anillos exteriores con dientes rectos o helicoidales en módulos de 1 a 6 mm, lo que proporciona la máxima flexibilidad para una amplia variedad de aplicaciones.

1 – Podemos analizar la inserción de los elementos de apoyo y diseñar la geometría externa para cumplir con los requisitos específicos

2 – Los sistemas ensamblados con elementos de apoyo integrados son capaces de soportar cargas tanto radiales como axiales

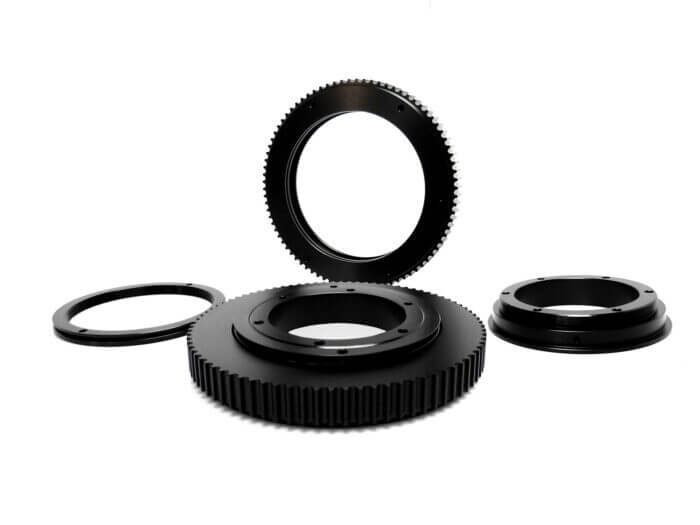

3 – Un rodamiento con dientes, la polea y la correa correspondiente crean un sistema de posicionamiento extremadamente compacto

4 – Nuestros conjuntos de rodamientos pueden equiparse con dientes para los siguientes pasos de correa AT – T – XL – L – H -XH – HTD – GT – RPP

5 – Los generadores están disponibles para todos los pasos de correa de distribución: T, AT, ATP, XL, L, H, XH, HTD, RPP

6 – Conjunto de rodamientos con eje hueco de 190 mm y dientes HTD 8M z=128 utilizados para la rotación de un sistema de visión

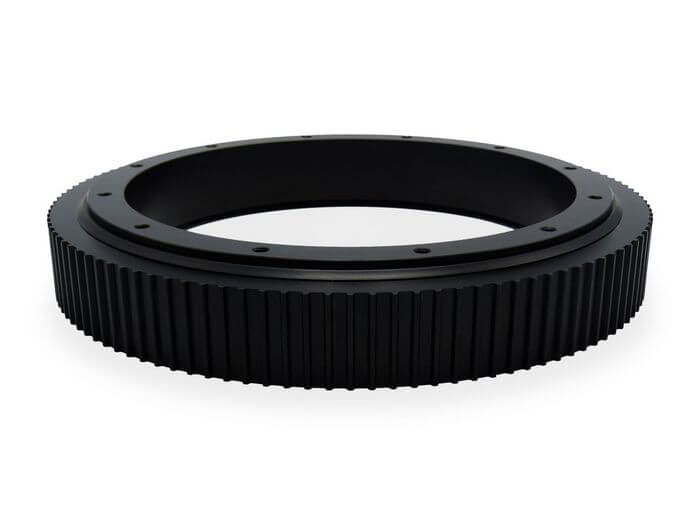

7 – Rodamiento de aluminio de 650 mm de diámetro interior y corona exterior dentada para correa HTD 8M, con anodizado duro

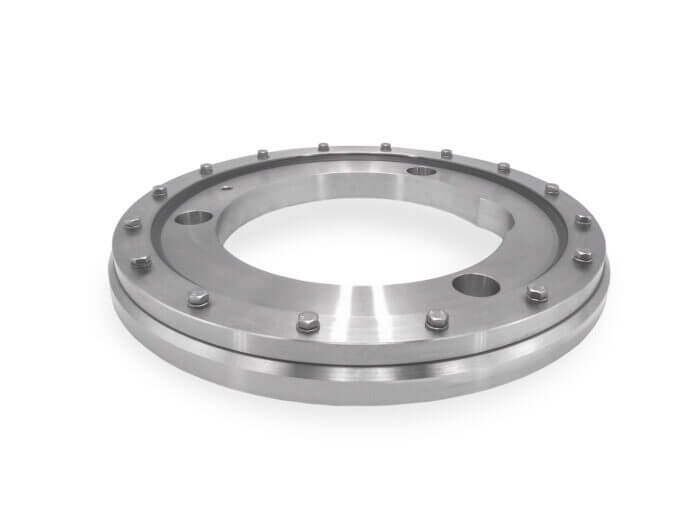

8 – Conjunto de cojinetes fabricado en acero inoxidable y utilizado en sistemas de la industria alimentaria

9 – El conjunto de cojinetes dentados de aluminio para correa AT3 permite la rotación precisa de sistemas de radar o antenas

10 – Husillo utilizado en máquinas para corte de tubos láser donde las partes giratorias son de aluminio y las fijas de acero C45

11 – Los dos cojinetes internos Franke permiten una rotación dual del sistema, una accionada por engranajes y la otra mediante correa de distribución

12 – Los rodamientos de aluminio con tratamiento GHA son una excelente alternativa a los componentes de acero inoxidable

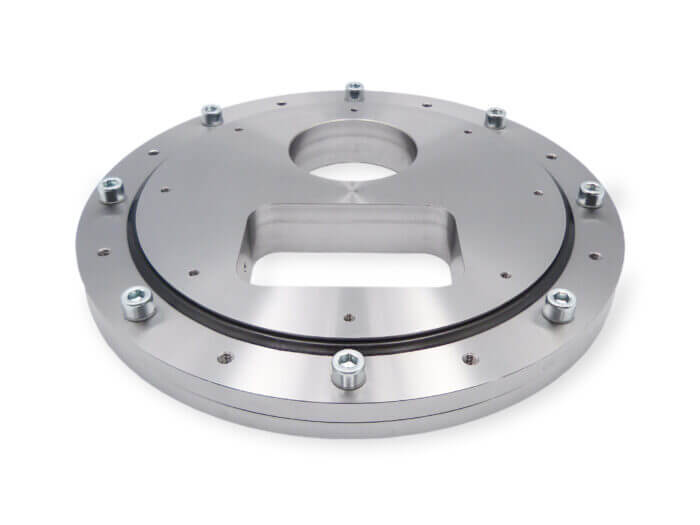

13 – Sistema de rotación en material C45 con rodamiento integrado tipo LER 5 utilizado en sistemas de clasificación de residuos

14 – Los conjuntos de cojinetes de aluminio son ideales para la rotación de sistemas de escaneo en maquinaria de imágenes dentales

15 – Sistema ensamblado con parte exterior de aluminio y anillo interior de acero C45, utilizado en máquinas bobinadoras de motores

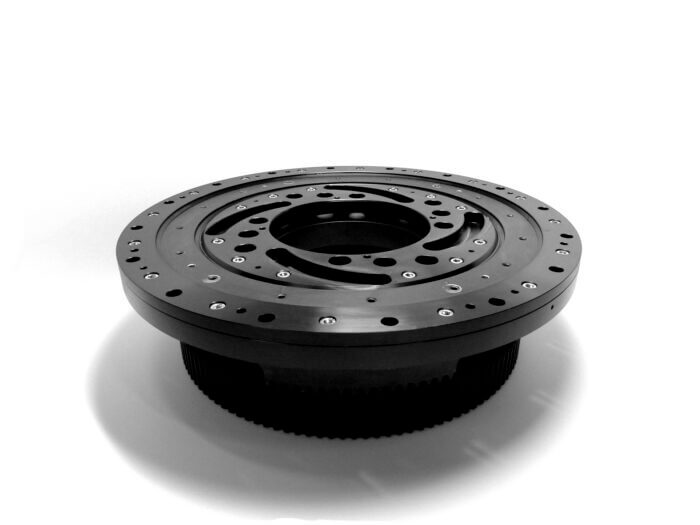

16 – Sistema ensamblado con tres rotaciones distintas impulsadas por correas de distribución HTD 8M, utilizado en sistemas de embalaje

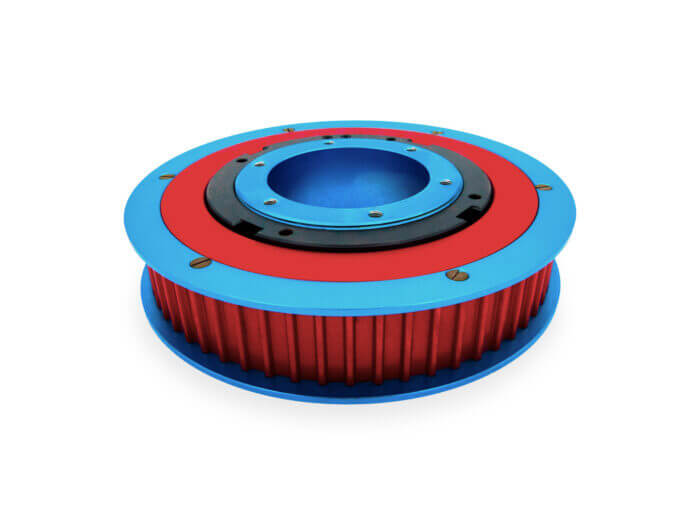

17 – En rodamientos con tuerca de precarga ajustable, es posible cambiar el momento de desprendimiento y la rigidez del sistema

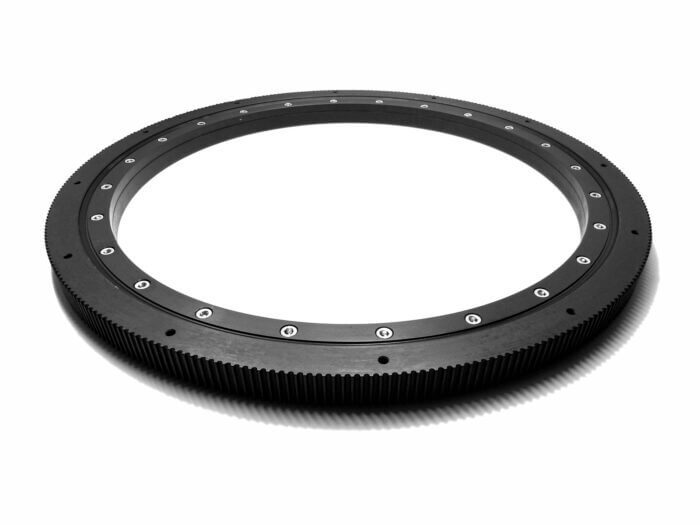

18 – Rodamiento de aluminio con orificio interior de 1200 mm y dientes para correa HTD 8M, utilizado para sistemas de escaneo CAT

19 – Sistema de rotación en aluminio con paso interno de 325 mm utilizado para el volcado de una cinta transportadora

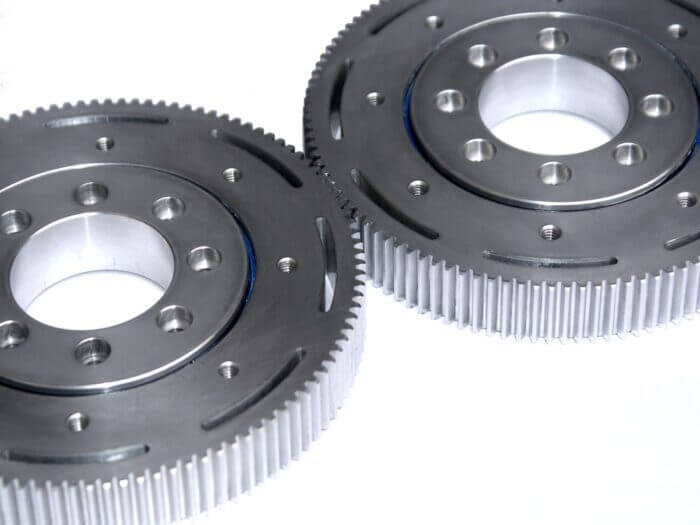

20 – Conjuntos de cojinetes con dientes de módulo 2, utilizados para la rotación de antenas y sistemas de radar en vehículos y embarcaciones
