Esta categoría incluye componentes mecánicos dentados diseñados para la transmisión de potencia o para su uso con correas de distribución en sistemas de transporte síncronos. Para garantizar los más altos estándares de calidad, todas nuestras poleas se fabrican exclusivamente en Italia con materiales certificados. Estos componentes se utilizan ampliamente en diversas industrias, como la maquinaria automática, el embalaje, la automatización industrial, las máquinas herramienta, la carpintería, el procesamiento del vidrio, las industrias papelera y textil, así como en los sectores alimentario, farmacéutico, cosmético y de bebidas.

Poleas para Correas dentadas

Al diseñar un sistema de transporte basado en correas de distribución, es esencial fabricar las poleas correspondientes con una precisión excepcional, algo que los componentes estándar no suelen poder garantizar. Para garantizar una calidad superior y una alineación perfecta con los dientes de la correa, nuestro proceso de producción comienza con centros de mecanizado CNC y tornos para realizar el conformado inicial. El paso final consiste en cortar el dentado, utilizando las superficies previamente mecanizadas como puntos de referencia precisos para garantizar una alineación y un rendimiento óptimos.

Poleas autoguiadas

Al utilizar bridas, pueden acumularse residuos de producto en el espacio entre la banda y la brida, lo que podría interrumpir el funcionamiento del sistema. Una solución práctica y rentable es optar por una banda con perfil trapezoidal. Al combinarse con poleas con ranura central, esta configuración permite el autoguiado de la banda, eliminando la necesidad de bridas laterales.

Para aplicaciones con diámetros de paso pequeños, la polea puede fabricarse en dos secciones, con un disco de radios insertado entre ellas. Este disco central actúa como guía, manteniendo la alineación de la banda mediante un canal específico.

Poleas de Fundición

Cuando se requiere un número considerable de poleas, la producción de piezas fundidas de aluminio mediante moldes personalizados se convierte en la solución ideal, garantizando un excelente rendimiento técnico y manteniendo una excelente relación calidad-precio. Disponemos de una amplia selección de piezas fundidas en bruto, con diámetros de hasta 800 mm. Para agilizar el proceso y reducir costes, le recomendamos que nos envíe el plano de la polea que desea fabricar para que podamos verificar si disponemos de una geometría de fundición compatible en stock.

Nuestras poleas de distribución se fabrican con herramientas de tallado certificadas, disponibles con juego estándar y cero, y se pueden producir en los siguientes pasos: AT, T, XL, L, H, XH, HTD, RPP y ATP.

Poleas con Bridas

El método más común para fijar una correa de distribución a una polea consiste en el uso de bridas, que pueden ajustarse a presión o mediante orificios roscados.

Las bridas a presión representan la solución más económica, aunque ofrecen una menor garantía de retención a largo plazo. Por otro lado, las bridas fijadas con tornillos mediante orificios pretaladrados y roscados en la polea proporcionan una sujeción más segura y fiable, incluso durante largos periodos de funcionamiento. Este método también permite el uso de bridas más gruesas cuando sea necesario, lo que ofrece mayor estabilidad en aplicaciones exigentes.

Engranajes

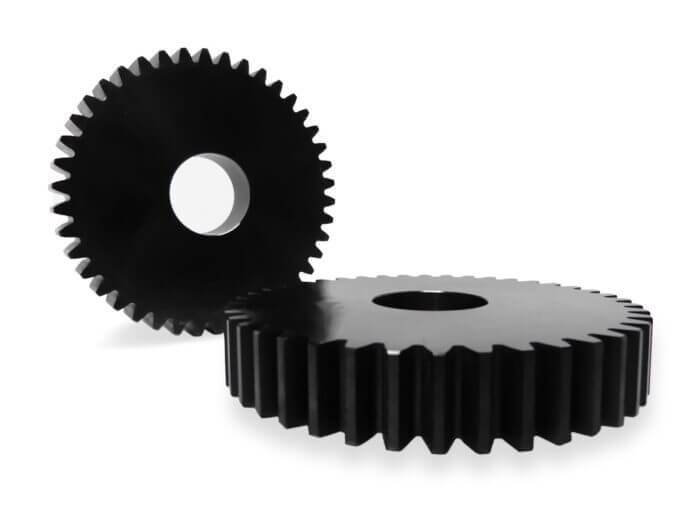

Además de poleas para correas de distribución, también suministramos engranajes. Gracias a nuestros generadores de dentado modular métrico (de 0,5 a 6 mm), podemos fabricar ruedas dentadas, ya sean enteras o sectoriales, con dientes rectos o helicoidales.

Fabricamos componentes dentados con una amplia gama de materiales disponibles comercialmente, incluyendo plásticos como POM, PA6, PEEK, teflón y nailon, así como metales como acero C45, 39NiCrMo4, latón, bronce, aluminio, acero al carbono y acero inoxidable. Todos los materiales están certificados para garantizar la trazabilidad completa y el cumplimiento de las especificaciones técnicas proporcionadas en los planos del cliente.

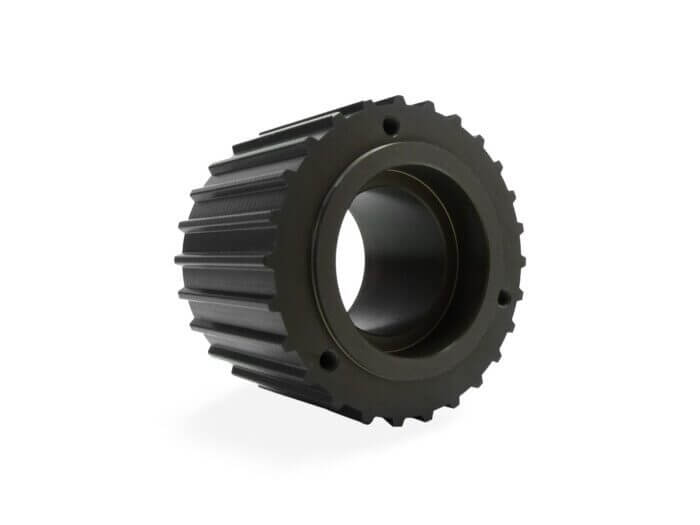

1 – Las poleas con orificios de fijación permiten utilizar bridas más gruesas que las estándar

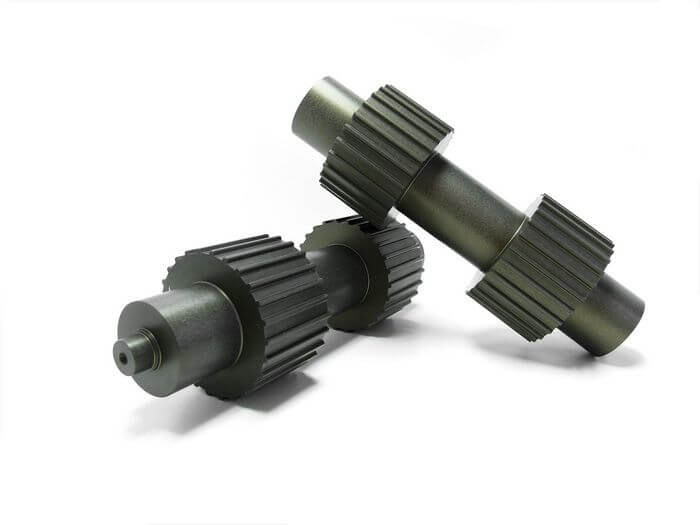

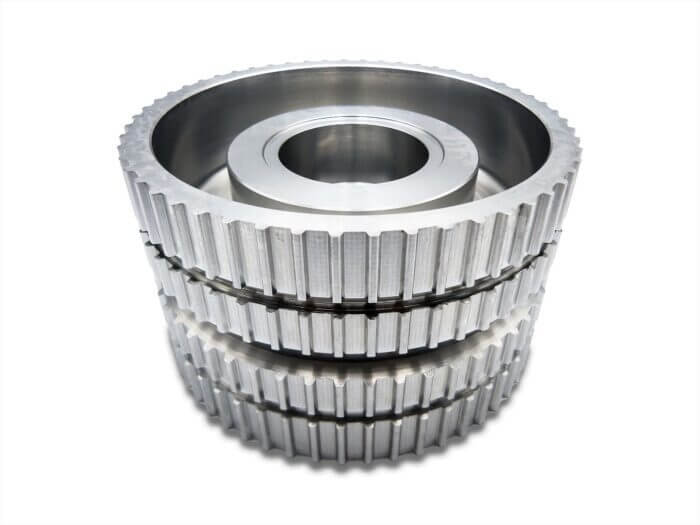

2 – Componentes de aluminio fresados ​​a partir de un único tocho y con dentado AT10, utilizados en el sector farmacéutico

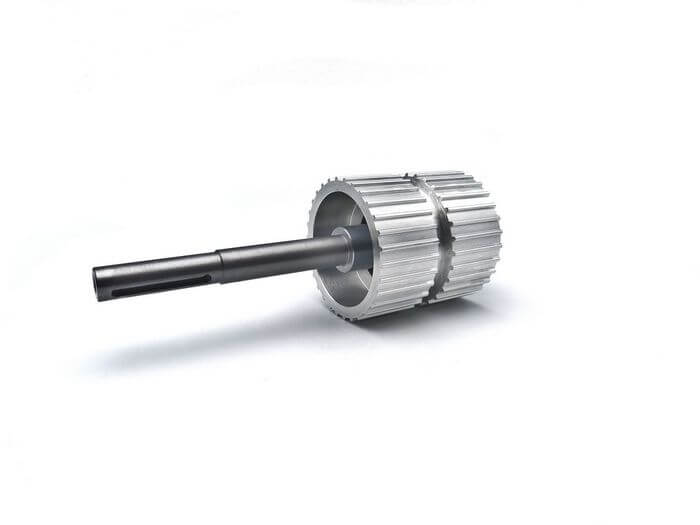

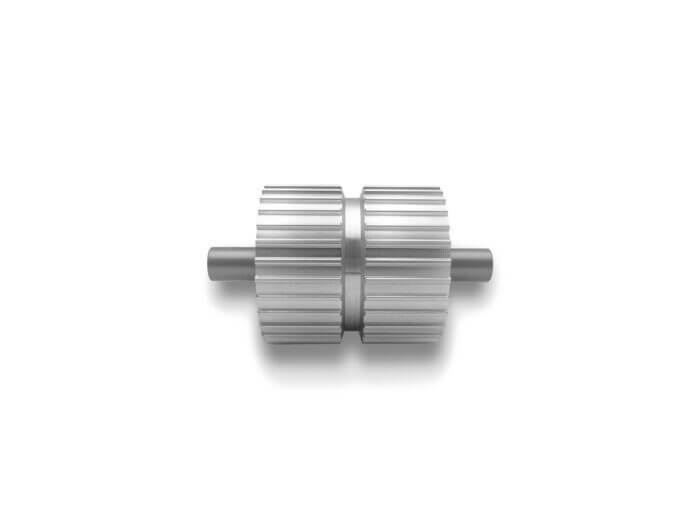

3 – Polea autoguiada de paso ATK10 con casquillo cónico y eje de acero C45

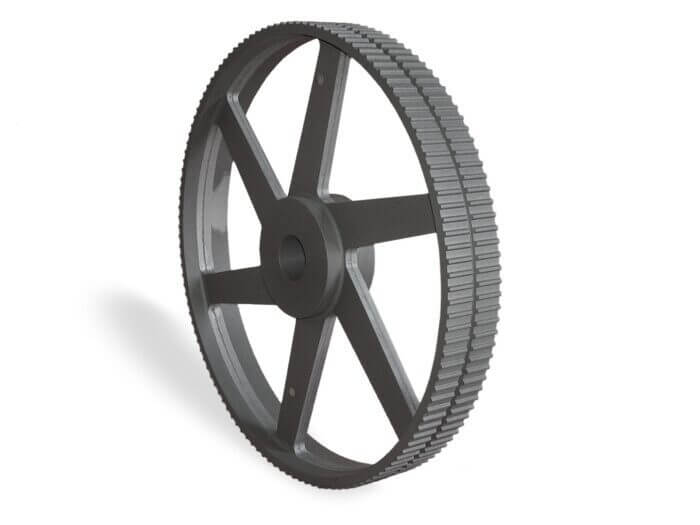

4 – Polea de aluminio fundido de paso AT10 con revestimiento de oxidación anódica dura

5 – Los generadores están disponibles para todos los pasos de correa de distribución: T, AT, ATP, XL, L, H, XH, HTD, RPP

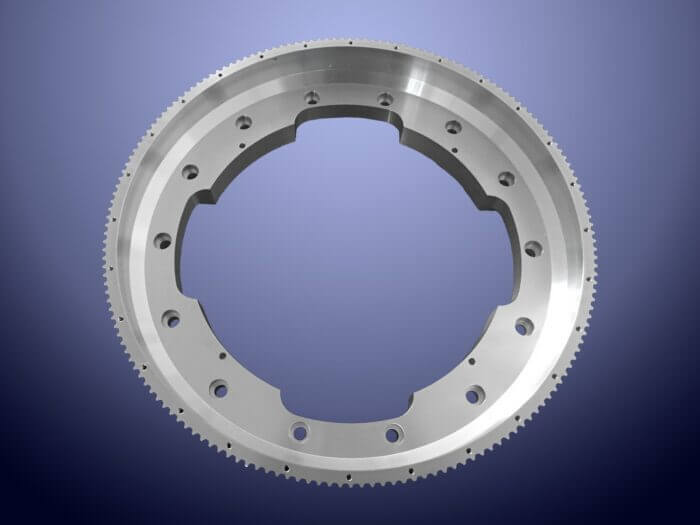

6 – El diámetro máximo de polea dentada que podemos fabricar es de unos 800 mm

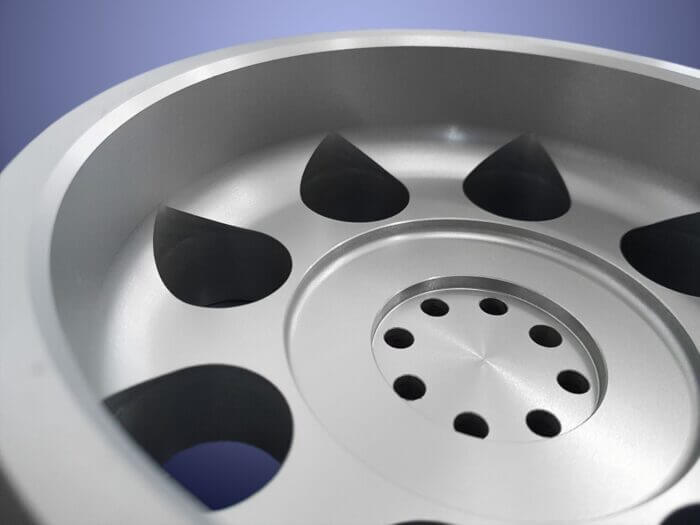

7 – Mantenemos varios tamaños de piezas fundidas en bruto en nuestro almacén para su uso en nuevos proyectos

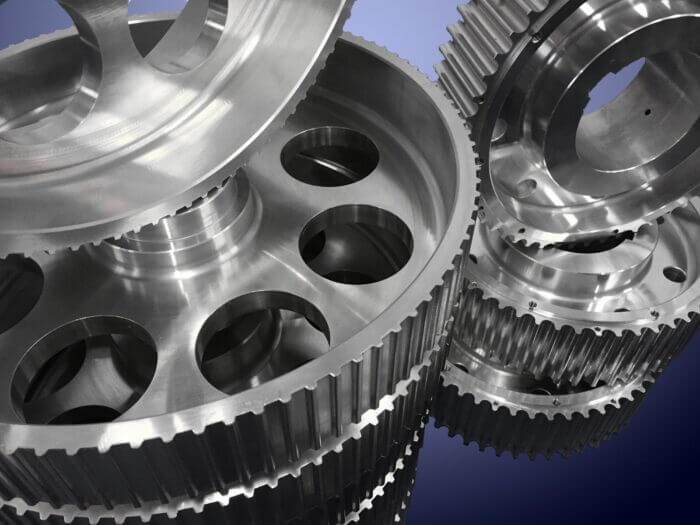

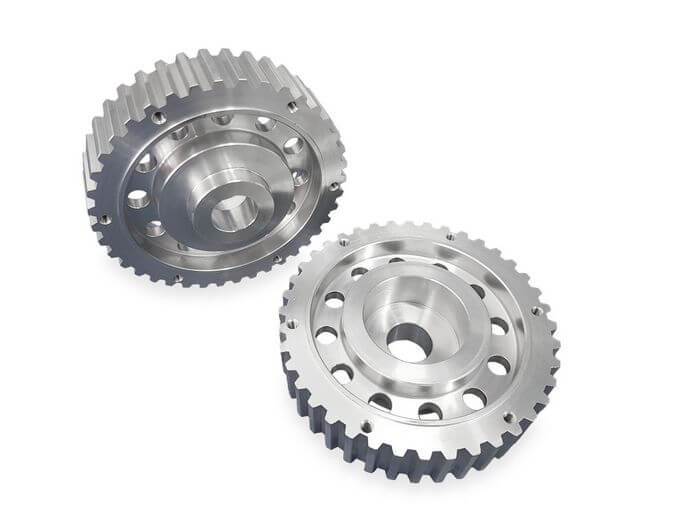

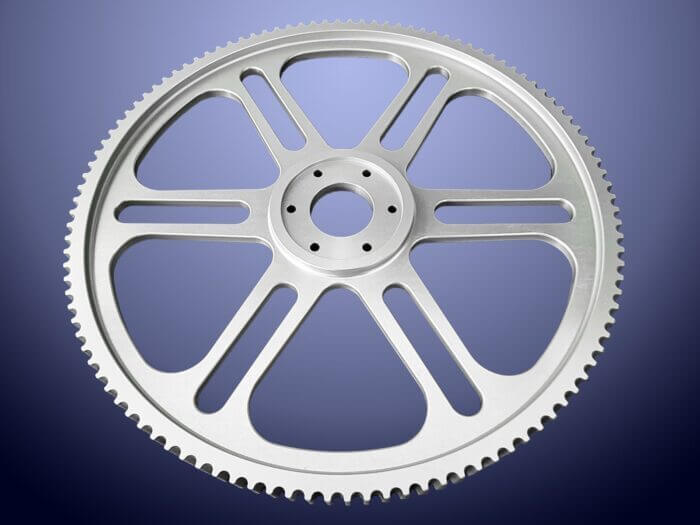

8 – Se pueden realizar varios tipos de mecanizado para aligerar la masa de las correas de distribución

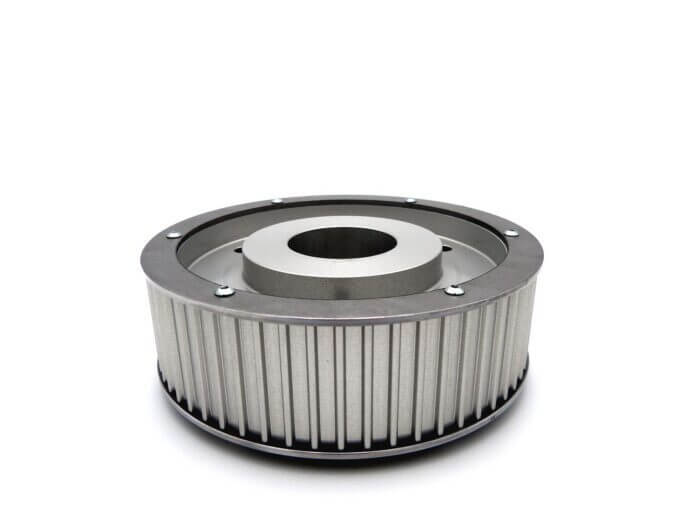

9 – Las bridas atornilladas proporcionan una excelente sujeción contra el empuje lateral de las correas

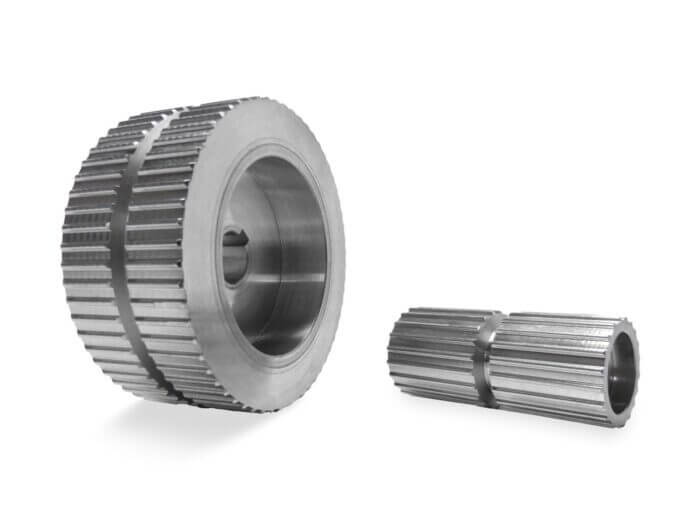

10 – Polea de aluminio con mecanizado central para correa autoguiada ATK

11 – Barra dentada de aluminio para paso de correa T10; se puede personalizar con mecanizado según especificaciones del dibujo

12 – Al utilizar correas con dientes postizos, es posible crear canales en las poleas para permitir el uso de tornillos más largos

13 – Todas las poleas son dentadas como última etapa de mecanizado, utilizando únicamente generadores certificados

14 – Tratamiento GHA con iones de plata en poleas de aluminio para el sector alimentario

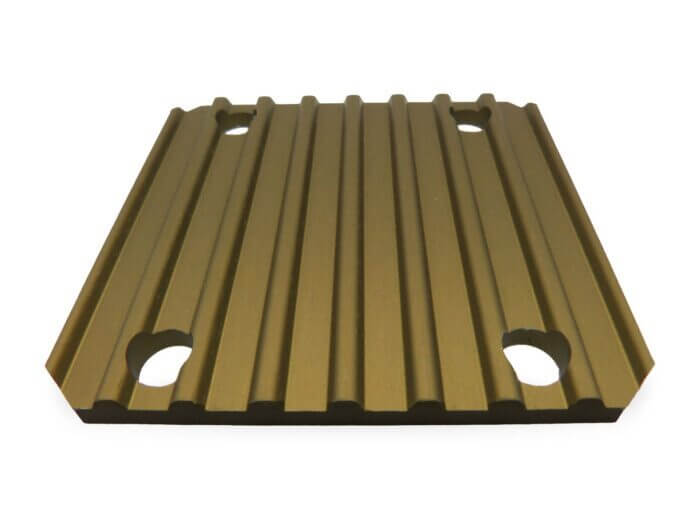

15 – Las placas dentadas para correas se pueden fabricar según los requisitos del cliente

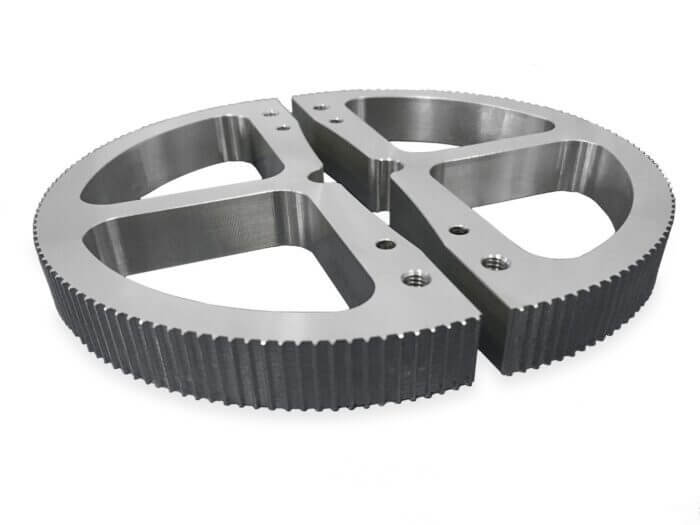

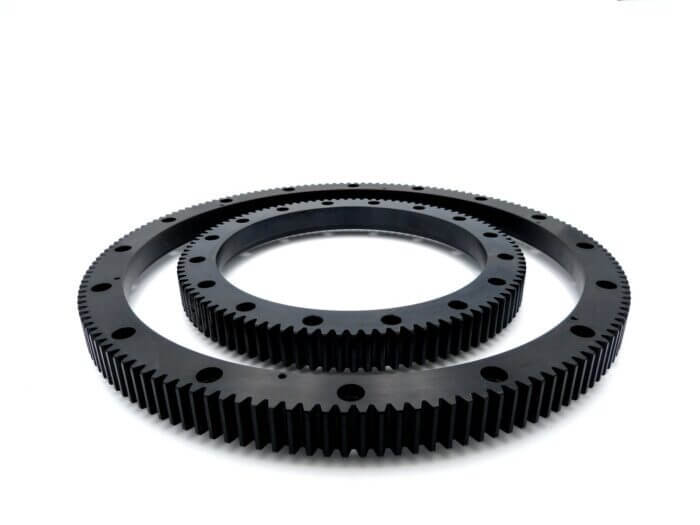

16 – En función de los requisitos de diseño, también podemos producir sectores de circunferencia dentada

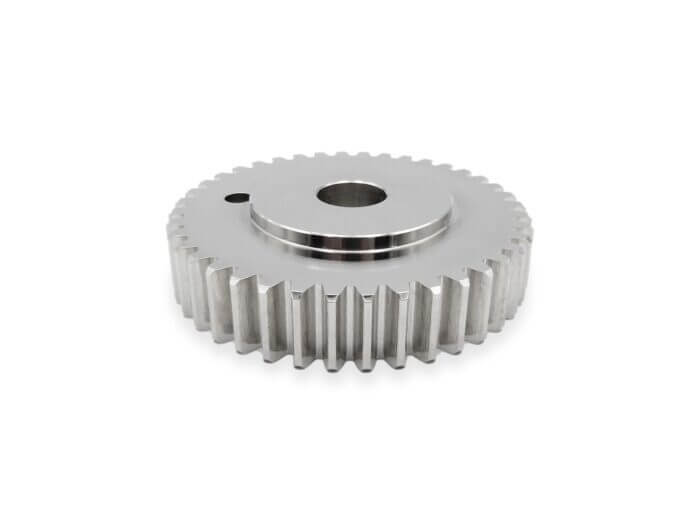

17 – Los engranajes de acero con dientes rectos e inclinados se pueden fabricar con un módulo de 0,5 a 6 mm

18 – A los componentes dentados se les pueden aplicar tratamientos superficiales como galvanización, pavonado, niquelado, etc

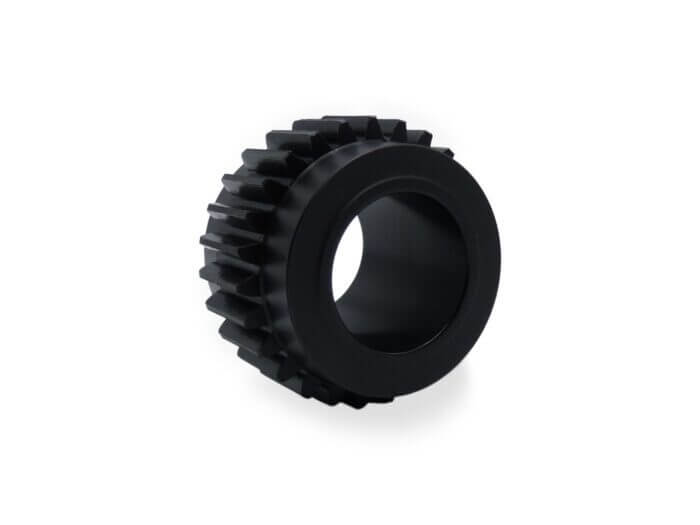

19 – Podemos producir correas de distribución y engranajes en plásticos como POM, PA6, PEEK, TEFLON, NYLON

20 – Los engranajes se pueden suministrar en cualquier material con el correspondiente certificado de origen
